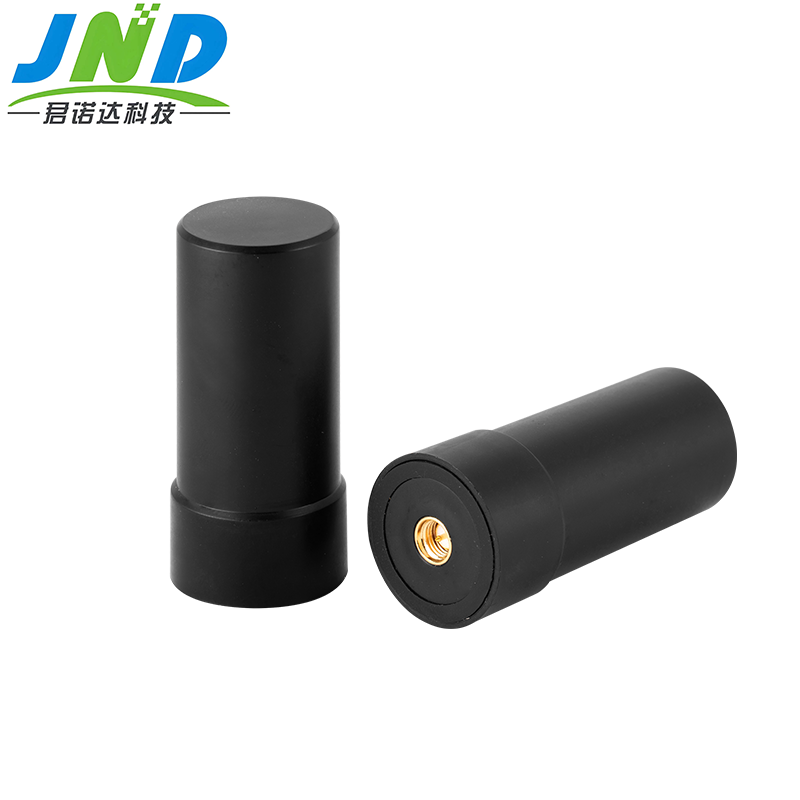

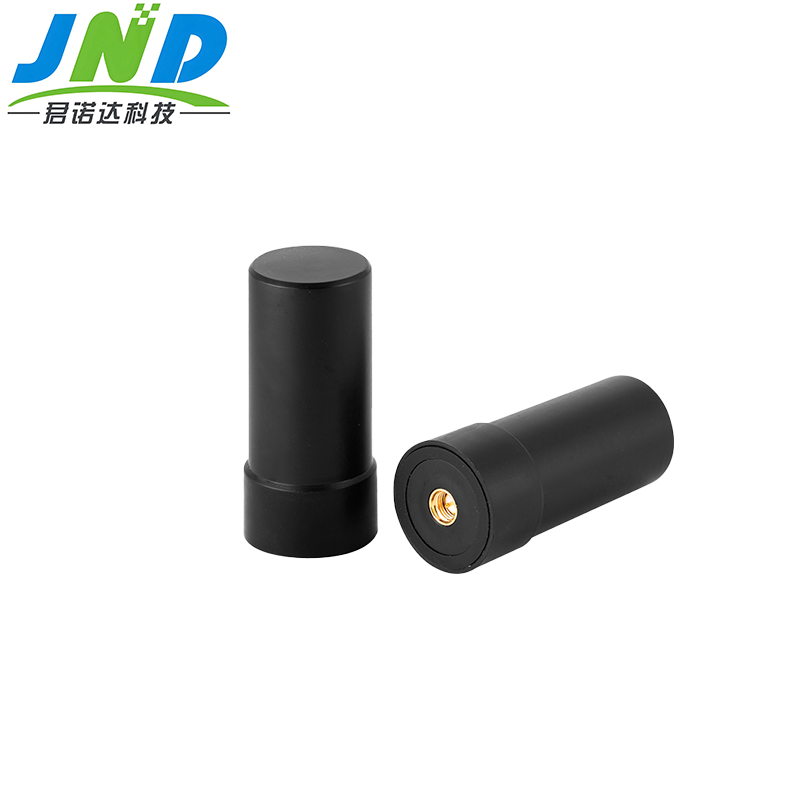

高精度GNSS 三频四臂螺旋天线 ST-QHA25

产品描述
产品优点
说明
规格参数
规格书下载

1.1 产品描述

GNSS 天线是接收机配置中至关重要却常被忽视的一部分, 因为天线是 GNSS 空间段与用户之间的主要接口，负责捕获卫星发射的 L 波段信号, 为特定应用选择最优的 GNSS 天线，能最大限度提升 GNSS 接收机的定位性能. ST-QHA25 是一款专业级三频高精度天线, 它采用四臂螺旋天线技术，具备出色的圆极化信号接收能力和较佳的轴比，能应用于手持及无人机等厘米级要求的场景. 为提高 GNSS 射频灵敏度,其采用三级放大架构，能为系统带来较高的信号杂讯比. ST-QHA25装配便利且具备IP67防水等级, 可长期在户外使用.

1.2 产品特征

u 支持GNSS 三频多系统

u 支持三频RTK

u 高增益

u 较宽的半功率波束宽

u 出色的圆极化效果

1.3 产品应用

u 无人载具

u 测量测绘

u 手持机

u 执法仪

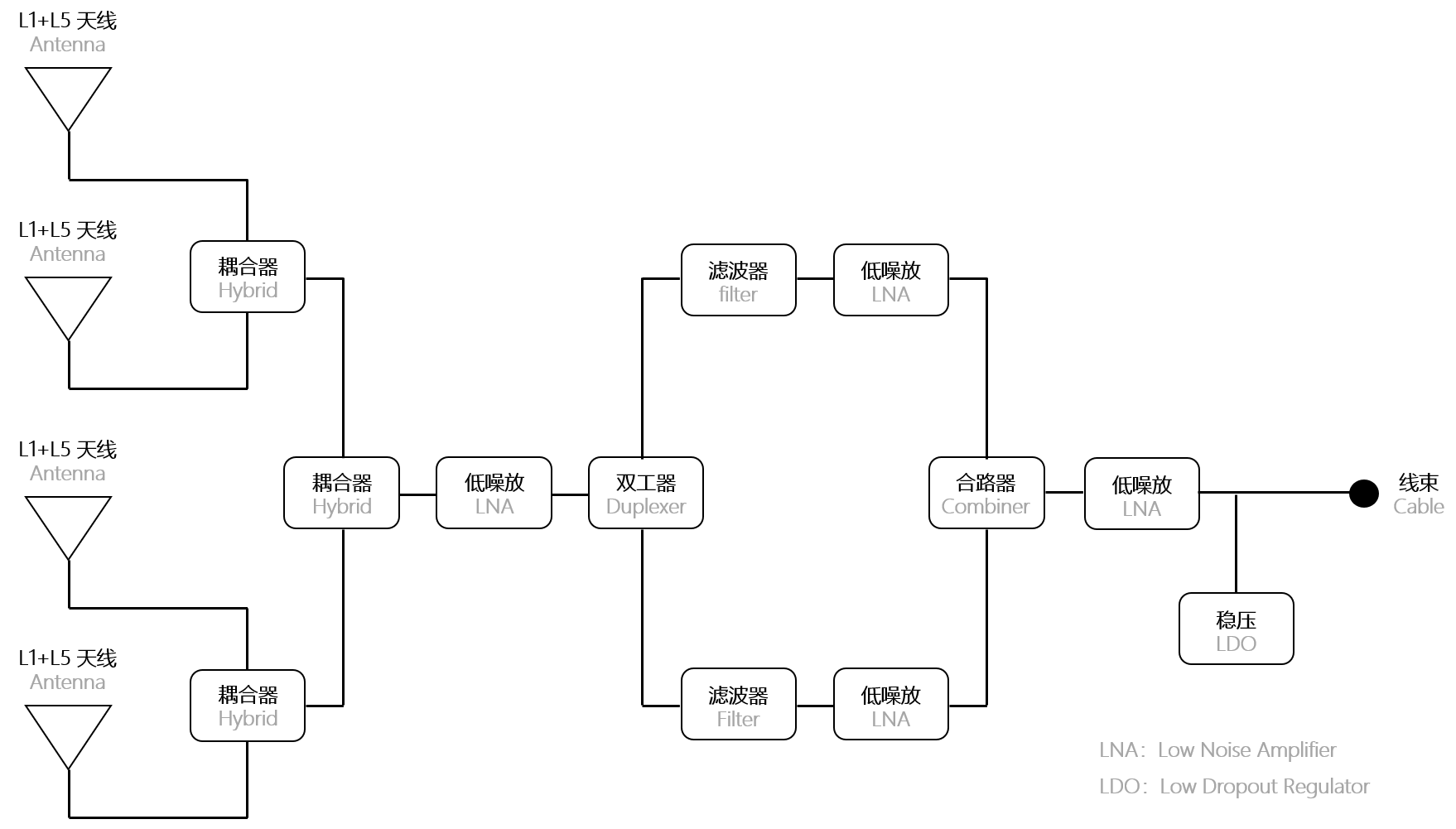

1.4 设计架构


1.5 天线性能

参数 Parameter	规格 Specification
回波损耗 Return loss	<-10dB
天线极化 Polarization	右手圆极化RHCP
天线轴比 Axial ratio	<3
天线增益 Peak gain	高频 higher band : L1: 2dBi B1: 1.5dBi G1: 0.6dBi 低频 Lower band : L5/B2a/E5a: -2dBi B2I/E5b/G3: 1dBi L2: 2dBi G2: -1dBi
半功率波束宽 3dB beam width	高频 higher band : 128⁰ 低频 Lower band : 110⁰
阻抗 impedance	50Ω
水平覆盖范围 Horizontal cover range	360⁰

1.6 射频性能

参数 Parameter	规格 Specification
放大器增益 LNA gain	37dB at 3.3V
噪声系数 Noise figure	≤1.5dB
输出端电压驻波比 Output VSWR	<2.5dB
支持电压 Support voltage	3.0-16V
功耗 Power consumption	<20mA at 3.3V

高精度GNSS 三频四臂螺旋天线 ST-QHA25

1.1 产品描述

1.2 产品特征

1.3 产品应用

1.4 设计架构

1.5 天线性能

1.6 射频性能

JND ST-QHA25 天线规格书 Antenna Data Sheet V1(1).pdf
